SCM435を図面に指定されたが、他の材質との違いや加工時の注意点がよくわからないという声をよく耳にします。
SCM435は高強度と耐摩耗性を兼ね備えたクロムモリブデン鋼で、自動車や機械部品に広く使われています。
図面通りに仕上げるには、材質の特性と加工の難しさを事前に把握することが大切です。ここでは用途・硬さ比較・加工課題までまとめて解説します。

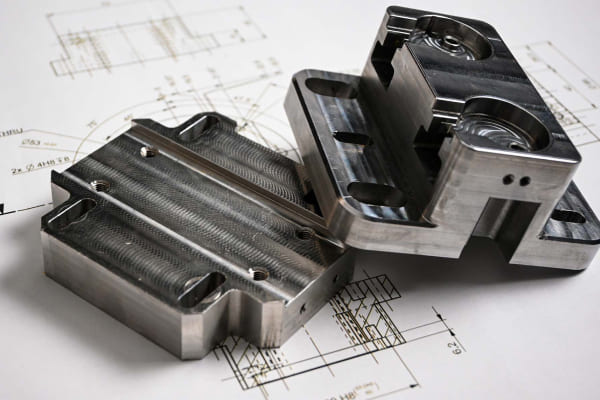

SCM435とはどのような材質ですか？
高強度の部品に使われる材質といえばSCM435ですが、実際どのような金属なのかご存じでしょうか？
SCM435はクロム（Cr）とモリブデン（Mo）を含む合金鋼で、JIS規格ではSCM435Hとして規定されています。
成分と特性
| 項目 | 内容 |
|---|---|
| 規格 | JIS G4053 SCM435 |
| 主成分 | C: 0.33～0.38%、Cr: 0.90～1.20%、Mo: 0.15～0.30% |
| 特徴 | 高い引張強さ、靭性、焼入れ性、耐摩耗性 |
SCM435は耐熱性もあり、強度が必要な機械構造用部品に最適です。切削性は良好ですが、熱処理後は硬くなりすぎることもあるため注意が必要です。

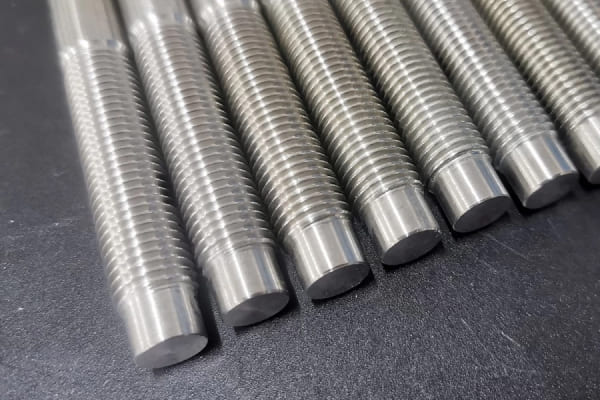

SCM材の用途は？
SCM材は幅広く使われていますが、どのような部品に最も適しているのでしょうか？
SCM435は強度と靱性が求められるシャフト、ボルト、ギア、ピンなどに多く使用されています。
主な用途例と目的
| 用途 | 要求される特性 |
|---|---|
| シャフト | 曲げ強度、靭性、疲労強度 |
| ボルト（10.9級） | 引張強度、耐摩耗性、寸法精度 |
| ギア | 焼入れ性、強度、耐衝撃性 |
部品の使用環境が過酷な場合でも、SCM435なら信頼性の高い性能を発揮できます。
S45CとSCM435の違いは何ですか？
同じような構造用鋼材であるS45Cと何が違うのでしょうか？
S45Cは炭素鋼、SCM435は合金鋼であり、強度・耐摩耗性・焼入れ性に大きな差があります。
材料特性比較表
| 材料 | 特性 | 焼入れ性 | 用途 |
|---|---|---|---|
| S45C | 加工性○、強度△ | 弱い | 一般構造部品 |
| SCM435 | 強度◎、耐摩耗性◎ | 強い | 高強度シャフト、ボルト |
S45Cは加工しやすくコストも安いですが、耐久性や熱処理性能ではSCM435が勝ります。

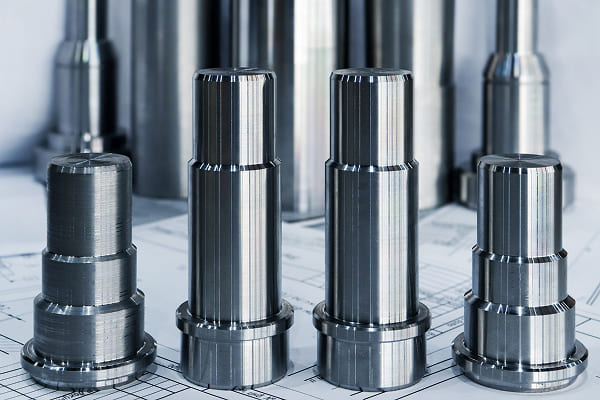

SCM435とSS400の違いは何ですか？
安価な材料としてよく見かけるSS400とはどこが違うのでしょう？
SS400は軟鋼で、機械構造用ではなく建築・構造物向けの材質です。強度・精度面ではSCM435が圧倒的に優れています。
SS400は溶接性には優れますが、寸法公差や熱処理強度に厳しい条件には適していません。
SCM435とSCM440の違いは何ですか？
SCM440も同じSCM系材料ですが、どんな使い分けがされているのでしょうか？
SCM440はSCM435よりも炭素量が多く、より高い強度・硬度を持ちますが、その分加工が難しくなります。
特に疲労強度が求められる部品ではSCM440が選ばれることもありますが、コストや加工性ではSCM435のほうがバランスが取れています。

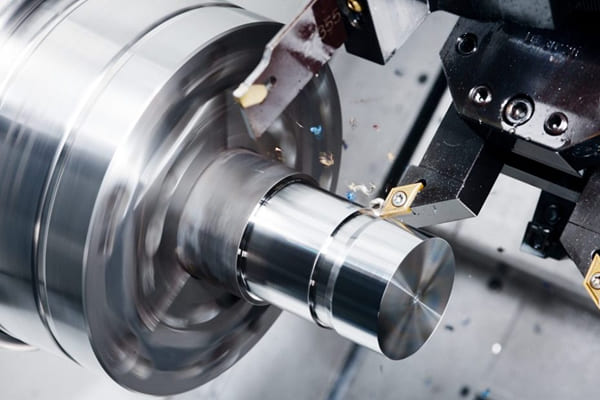

SCM材のデメリットは？
強い材料であるSCM系ですが、実はいくつかの注意点もあります。
SCM435のデメリットは、熱処理管理が難しく、切削加工時に工具摩耗が早くなることです。
加工設備やノウハウが不足していると、焼割れや表面硬化不足といった問題が起こりやすくなります。

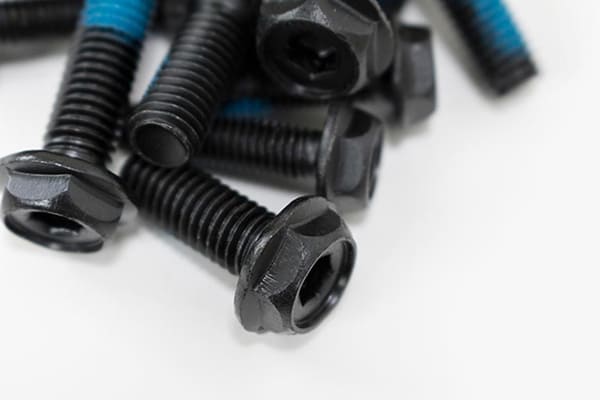

ボルトのSCM435とは何ですか？
「SCM435 ボルト」という表記を図面でよく見かけますが、実際にはどういった性能が求められているのでしょう？
SCM435は自動車用や産業機械用の10.9級ボルトに多用され、強度・耐摩耗性に優れたねじ製品を実現します。
市販の高強度ボルトの多くはSCM435をベースにしており、熱処理済み（焼入れ+焼戻し）の状態で出荷されるのが一般的です。
SCM435の切削課題と対策
SCM435は中炭素クロムモリブデン鋼であり、高い強度と硬度を持つ優れた材料ですが、その特性ゆえに切削加工においてはいくつかの課題が発生します。
SCM435の主な切削課題は、工具摩耗の早さ、切削熱の上昇、切り屑排出の難しさです。これらは特に焼入れ後に顕著に現れます。
加工中は高い摩擦により工具が早期に消耗しやすく、切削熱も上がりやすいため、仕上げ面に焼き付きや熱による変質が生じる可能性があります。また、高硬度材特有の硬くて割れやすい切り屑は、排出が困難で、加工効率を下げる要因となります。
切削時の改善対策
これらの課題に対処するため、以下のような具体的な対策が有効です：
-
耐摩耗性に優れた工具を使用する
コーティング付きの超硬合金工具など、耐熱・耐摩耗性に優れた工具を選定することで工具寿命を延ばし、加工コストを抑えられます。 -
切削条件の最適化
切削速度、送り速度、切削深さを適切に調整し、加工熱の発生を抑えることが重要です。特に焼入れ材の加工では、無理な送りや過剰な切込みは厳禁です。 -
冷却方式の工夫
エマルジョンではなく、油性クーラントの使用が推奨されます。適切な流量と温度管理を行うことで、切削点の温度上昇を抑え、加工精度と工具寿命を向上できます。 -
切り屑処理の工夫
高硬度材は切り屑が脆く折れやすいため、工具の刃先角や逃げ角を工夫し、スムーズに排出されるよう加工条件を調整します。
加工工程におけるポイントと工夫
| 加工対策 | 内容 |
|---|---|
| 工具選定 | 超硬エンドミル、高耐熱コーティング付きドリルなど |
| クーラント | 油性タイプを採用し、局所冷却効果を高める |
| 工程順序 | 焼入れ前に荒加工、焼入れ後に仕上げ加工を実施 |
| 熱処理対応 | 焼戻し温度と保持時間を調整し、変形と応力を抑制 |
これらの加工管理は、私たちSantanooの実務経験から得た確かなノウハウです。実際にSCM435材を使用した高精度部品の量産でも、安定した寸法精度と表面品質を維持しています。

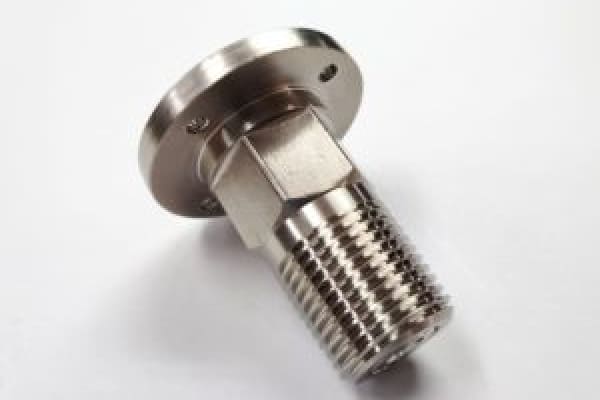

部品加工における追加の工夫
SCM435を使用する部品は、一般的に高負荷や高精度が求められる用途が多いため、設計段階から加工性と仕上がりの特性を理解しておくことが重要です。たとえば、シャフトやスリーブ、摺動部などでは、SCM435の耐摩耗性を活かしながら熱処理後の寸法調整を行う必要があります。
さらに、表面処理との相性にも注意が必要です。高硬度ゆえに処理が難しい場合もありますが、電解研磨やニッケルメッキなどの方法を適切に選定すれば、耐食性や耐摩耗性をさらに向上させることが可能です。
まとめ
SCM435は優れた機械的特性を持つ一方で、加工性において多くの課題を抱える素材です。その特性を最大限に活かすためには、材料特性と熱処理変化に精通し、工具選定・加工条件・品質管理において高度な対応が求められます。
弊社では、SCM435材に特化した加工ノウハウと最新のCNC設備を活用し、焼入れ前後の工程管理や切削効率の最適化を通じて、安定した品質と短納期対応を実現しています。SCM435部品の加工でお困りの際は、ぜひ一度ご相談ください。
