S45C材とは何ですか？ 炭素鋼（SC材）S45Cの特徴と加工におけるポイント

製品の強度や精度にこだわる設計者にとって、材料の選定は非常に重要な課題です。特に「S45C」は、多くの加工現場で頻繁に使われている炭素鋼の一つです。

S45Cは、強度と加工性を両立した中炭素鋼であり、機械部品の製作に広く使用されています。

この記事では、S45Cの基本特性から加工時のポイント、他の鋼材との比較まで、実務に役立つ知識を分かりやすく解説します。

S45Cとは？

製品強度とコストバランスの最適解を探しているとき、「S45C」という名前を何度も目にしたことがあると思います。

S45Cとは、JIS規格における機械構造用炭素鋼の一種で、中程度の炭素量（約0.45%）を含む鋼材です。

S45Cの基本情報

S45Cの特徴？

機械部品の設計で材料を選ぶとき、耐久性や加工性、コストなど多くの要素を考慮します。

S45Cは、強度・靭性・加工性・コストのバランスが良い素材です。

代表的な特徴

• 中程度の炭素含有により、強度と靭性のバランスが良い
• 焼入れ後の硬度向上が可能（HRC55前後）
• 溶接性や耐食性はやや劣る
• 一般機械構造用に多く採用されている

S45Cの用途とは？

S45Cは機械構造用鋼として、幅広い産業分野で使用されている非常に汎用性の高い材料です。特に強度と加工性のバランスが評価され、以下のような場面で多く採用されています。

主な使用例

• 一般機械部品：ボルト、ナット、ピン、リンクなどの接続・固定部品として使用されます。
• 軸受け・回転部：高荷重や高速回転を伴う軸やシャフト類の支点材料として。
• 歯車類：正確な動きと高強度が求められる駆動部に適しています。
• 動力伝達部：モーターやエンジンのトルクを伝えるキーやシャフトに使用されます。
• 工具部品：カッター、ドリル、ブレードなどの切削工具に加工されることもあります。
• 自動車部品：エンジン周りのパーツ、トランスミッション部品、シャーシ接合部など。
• 建設機械部品：クレーンのフレーム、掘削アームやバケットなど、強度と耐久性を要求される部品。
• 農業機械部品：トラクターや播種機の動力系部品、作業機構の駆動部としても使われます。

このように、S45Cは構造部品から回転・駆動系まで多様な用途に対応できるため、設計段階での選択肢として非常に有力な材料です。

中炭素鋼であるS45Cは、切削加工性に優れ、熱処理によって高い強度や硬度も得られます。自動車部品や産業機械など、幅広い分野で使用されています。

S45Cは熱に強いですか？

高温環境下でも機能を維持する材料を選ぶのは重要です。

S45Cは、焼入れや焼戻しによって熱に対する耐性を強化できますが、ステンレスのような高耐熱性はありません。

熱との関係

焼入れや焼戻しによって、ある程度の熱耐性は得られますが、長時間高温にさらす用途には不向きです。

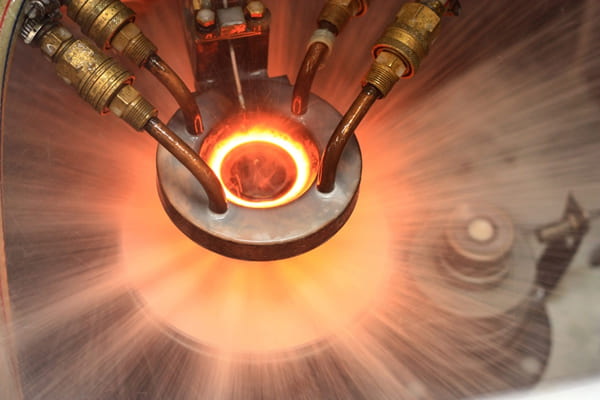

主な熱処理方法

• 浸炭焼入れ
  　炭素を表面に浸透させた後、870〜950℃で加熱し、さらに760〜800℃で焼き戻しを行うことで、表面の硬度をHRC55〜62程度まで高めることができます。内部は粘り強さを保ったまま、表面だけを高硬度に仕上げられるため、摩耗に強い部品の製造に適しています。

• 高周波焼入れ
  　800〜950℃で局所的に急速加熱し、水冷して硬化させる方法です。これにより、特定部分だけをHRC50〜60程度の硬さにできます。歯車の歯先やシャフトの接触面など、摩耗が激しい箇所を重点的に硬化させたい場面に最適です。

これらの処理は、S45Cを使った製品の耐久性や寿命を大きく向上させるため、使用環境に応じて適切な処理方法を選定することが重要です。

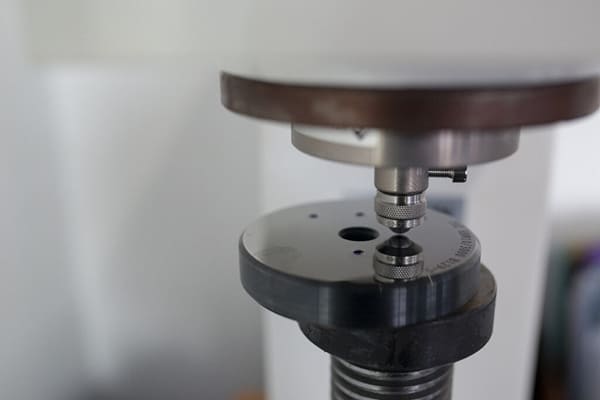

S45CのHRCはいくつですか？S45Cの焼入れ焼き戻し硬度HRCはいくつですか？

部品の表面硬さは、摩耗や衝撃への耐久性に直結します。

S45Cは、焼入れ前はHRC20以下ですが、焼入れ・焼戻し後はHRC50〜60程度まで硬度が向上します。

硬度の比較表

実際の硬度は焼入れ温度や冷却条件により変化します。

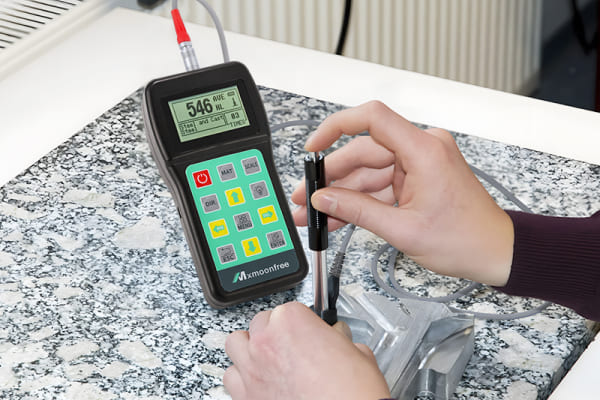

S45Cの限界硬さは？

材料にはそれぞれの物理的限界があります。

S45Cの最大硬度は、理論上HRC60程度が限界とされています。

限界条件の分析

• 炭素量が0.45%と比較的高いため、硬化能力は中程度
• 焼入れによる最大硬度はHRC58〜60
• 表面処理（高周波焼入れ）でさらに硬度を引き出すことも可能

高硬度が必要な場合、S45Cよりも合金鋼を選ぶことも一つの手段です。

S45Cより硬い素材は何ですか？

設計上、S45Cの硬度では不足する場面もあります。

S50CやSCM440、SK材などは、S45Cよりも高い硬度を得ることが可能です。

硬度比較一覧

S45Cは錆びますか？

屋外や湿度の高い環境では、金属の腐食が心配になります。

S45Cは炭素鋼のため、防錆処理を行わないと錆びます。

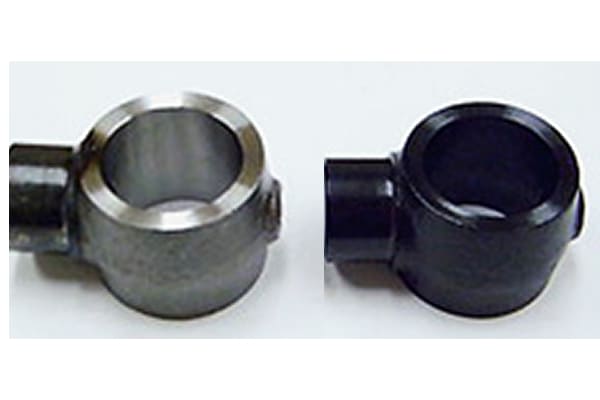

防錆のポイント

• 黒染処理やメッキ、塗装などが推奨される
• 錆びにくくするには、使用環境とメンテナンスが重要
• 長期保存時には防錆油の塗布も有効

S45Cの主な表面処理方法一覧

めっき処理
　表面に金属皮膜を形成する処理で、主に以下の種類があります：

• 亜鉛めっき：防錆目的で、建築資材や電気部品などに使用。
• ニッケルめっき：耐摩耗性と外観向上に優れ、装飾品や電気接点などに用いられます。
• クロムめっき：高い硬度と耐食性を持ち、自動車やバイク部品に広く採用。
• カドミウムめっき：耐塩害性を重視する航空機や海洋機器に適しています。
• 硬質クロムめっき：非常に高い摩耗耐性が必要なピストンロッドや金型部品などに使用。

黒染め（ブラック処理）
　見た目の向上と軽度な防錆を目的に、機械部品や工具類に用いられます。

ショットブラスト・サンドブラスト
　酸化皮膜や塗装前の下地処理として使用。表面の粗さを調整して塗装密着性を高めます。

研磨・バフ研磨
　外観向上や細かなキズ取りに使用され、特に家具金具や装飾品などに用いられます。

フレーム処理
　塗装や接着前の油分・汚れ除去を目的とした化学的な処理。

テンパリング（焼き戻し）
　熱処理後の内部応力を除去し、硬度と粘り強さのバランスを調整します。

パス化処理
　錆を防止するため、特定の部品に化学処理を施す方法です。

塗装・ペイント
　防食・美観・識別を目的とした一般的な仕上げ処理で、用途に応じて塗料を選定します。

このようにS45Cは、加工後の性能や用途に応じてさまざまな表面処理が施されます。どの処理を選ぶかによって、最終製品の耐久性や外観に大きな違いが生まれます。

S45Cのメリットとデメリット

設計においては、素材の長所と短所を理解することが不可欠です。

S45Cはコストと性能のバランスが良い一方で、耐食性と溶接性に課題があります。

特徴一覧表

S45Cを切削加工する際のポイント？

加工現場では、素材ごとに異なる特性に応じた対策が求められます。S45Cも例外ではありません。

S45Cは中炭素鋼であり、加工性と強度のバランスが良い一方で、加工熱や工具摩耗に注意が必要な材料です。

切削加工時の注意点

1. 工具の選定

S45Cは硬度があるため、通常の工具では早期摩耗が発生します。超硬工具やコーティング付きのエンドミル・ドリルを使用することで、工具寿命の延長と加工精度の安定が期待できます。

2. 切削条件の最適化

切削速度が高すぎると発熱が増え、ビビリや焼付きが発生しやすくなります。適切な切削速度（Vc）と送り（F）を設定し、冷却液を積極的に使用することが重要です。

3. チッピング対策

焼き入れ済みのS45Cや、硬化層がある部分を加工する際は、切削刃先のチッピングに注意が必要です。早めの工具交換や切込み深さの調整が有効です。

4. 加工後の歪み管理

特に深穴加工や高精度仕上げでは、加工残留応力により部品の歪みが生じやすくなります。粗加工後に応力除去の焼きなましを行い、仕上げ加工を分けて行うことで歪みを最小限に抑えることができます。

S45Cは、コストと性能の両面で魅力のある素材ですが、正しい工具選定と加工条件の管理がなければ品質を確保できません。量産前にはテスト加工を行い、条件最適化を図ることが成功の鍵です。

S45CとS50Cの違い

名前が似ているだけに、用途や性能が混同されやすい材料です。

S50CはS45Cよりもわずかに硬く、より強度が必要な場面で使われます。

比較表

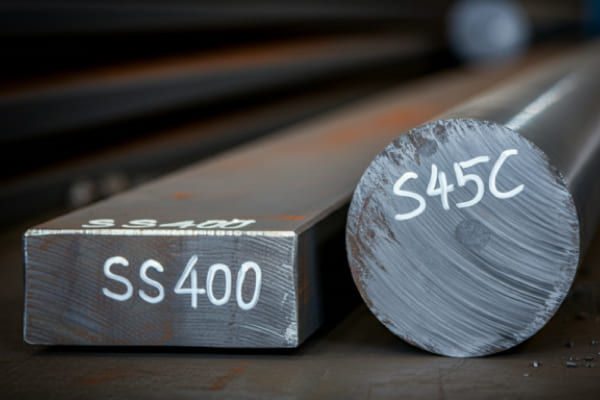

SS400とS45Cどっちが硬い？ S45CとSS400の違い ？ SS400とS45Cの使い分けは？

設計初期に多くの方が悩む比較対象がこの「SS400」と「S45C」です。

S45Cの方が硬く、機械的強度も高いため、SS400よりも厳しい使用条件に向いています。

性能比較表

目的が構造物であればSS400、精密な機械部品であればS45Cが適しています。

まとめ

S45Cは強度と加工性のバランスに優れた素材である一方で、加工時には発熱や工具摩耗、歪みの発生などの課題が伴います。その特性を活かして高品質な製品を仕上げるためには、材料特性への理解と、最適な工具・加工条件・熱処理のノウハウが求められます。

弊社では、S45Cを含む炭素鋼の加工において豊富な経験を持ち、最新のCNC設備と一貫した品質管理体制により、安定した寸法精度と優れた加工表面を実現しています。シャフトや歯車など、S45Cを用いた機械部品の加工でお困りの際は、ぜひ一度ご相談ください。
